满量程0.5 SCCM - 10000 SLPM，优于1 %的精度，量程可控

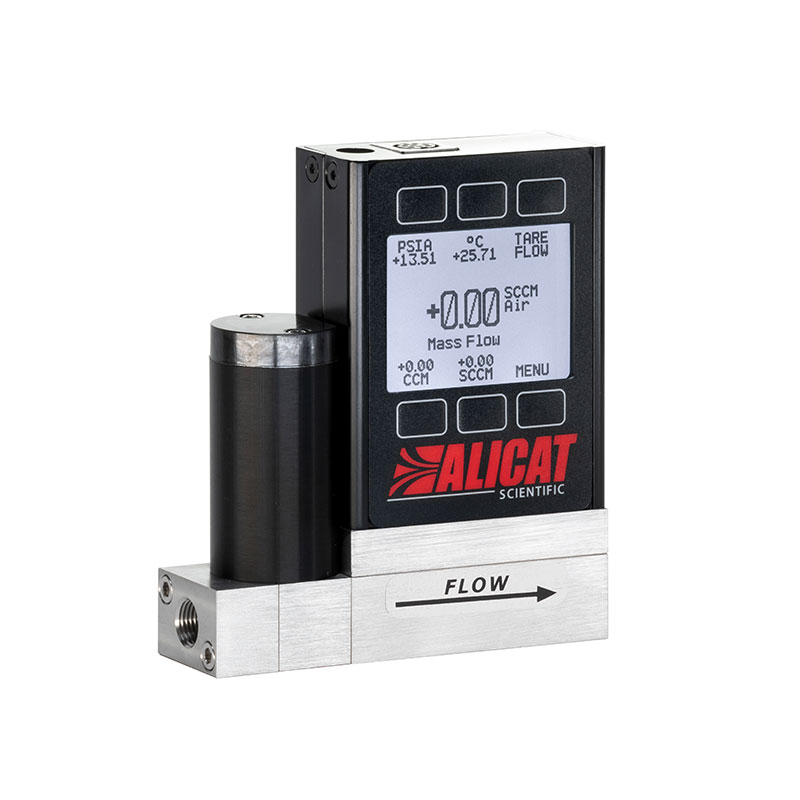

ALICAT 21系列标准型质量流量控制器，采用内部补偿型层流压差技术，使得大流量范围下气体仍旧保持层流运动。内置的绝压和温度传感器充分补偿因压力和温度引起的体积流量与质量流量间的差异，并对用户标准工况进行修正。具有NIST可溯源校准证书。
可用于快速准确地测量并控制过程气体的质量流量、体积流量、压力，并显示气体温度，适用于多种流量测控场合。设备采用快速稳定的优质电磁阀以及优化的PID调校，可达到优于100 ms的控制速度，并保持优秀的稳定性，并有超低压损产品可供您选择。
应用及案例
● 大学/研究所 ● 环境监测
● 真空行业及镀膜 ● 工业炉窑
● 半 导 体 ● 汽车制造
● 光 伏 ● 燃料电池
● 计量校准 ● 过程工艺气体测量
产品特色
● 数字化产品
● 多参数显示和输出：温度、压力、流量等
● 多参数控制，如体积流量、质量流量和压力
● 标配三种控制方式：数字、模拟和本地面板
● 可选高精度：优于0.5%读数
● 量程可控比宽，0.01~100%满量程
● 响应时间快，优于30 ms
● 内置98种气体
● 可现场编辑混合气体（最多5种成分），并最多存储20种混合气
满量程为0.5 SCCM -10000 SLPM，
其中10 SCCM - 20 SLPM量程段，下述指标升级：
质量流量普通精度 ± 0.6% 读数或± 0.1% 满量程（取最大值）
质量流量高精度 ± 0.5% 读数或± 0.1% 满量程（取最大值）
重复性 ±（0.1% 读数 + 0.02% 满量程）
质量流量零点漂移 ± 0.01%满量程/ ℃（从清零温度开始）
± 0.01%满量程/ Atm（从清零压力开始）
质量流量量程漂移 ± 0.01%读数/ ℃（从25℃开始）
± 0.1 %读数/ Atm（从校准压力开始）
介质要求 非腐蚀性、洁净、干燥的气体
介质种类 内置了98种气体，用户可现场编辑混合气体 （最多5种成分），并最多存储20种混合气
量 程 从0-0.5 SCCM 到 0-10000 SLPM
量程可控比（稳态） 0.01～100%满量程（R和RH阀门为0.2-100%满量程）
显 示 屏 标准为LCD单色显示屏（带背光），可选TFT彩色显示屏
显示方式 同时显示质量流量、体积流量、压力、温度
精 度 ±（0.8 %读数 + 0.2 %满量程）精度升级部分见左下角
±（0.4 %读数 + 0.2 %满量程）（量程5CCM和50-500SLPM可选）
累计流量精度 流量精度之外增加±0.5%读数的额外误差
重 复 性 ±（0.2% 读数 + 0.02% 满量程）
质量流量温度零点和满量程漂移 0.02%满量程/ ℃（从25℃开始）
质量流量压力零点和满量程漂移 ±（0.08 % 读数 + 0.02 % 满量程）/ Atm（从校准压力开始）
控制响应时间(T63) ＜100ms（与流量相关，用户可调）
显示响应时间 ＜10ms（与流量相关）
预热时间 ＜1s
工作温度 ± 0.75℃
工作湿度 0 ～ 95 %，无冷凝
工作压力 11.5-160PSIA
压力精度 ±0.5%读数（＞1Atm），或±0.07PSIA（＜1Atm）
耐 压 200PSIA（静压）；75PSID（进出口差压）
满量程压损 参考详细压损表
数字输入/输出信号 RS232/RS485串口和Modbus RTU（默认）；可选Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus、Profinet
模拟输入/输出信号 0-5Vdc（默认）；可选1-5Vdc，0-10Vdc或4-20mA
模拟信号精度 在基础误差上额外增加±0.1%满量程的误差
数据刷新频率 数字信号40Hz@19200波特率；
模拟信号：1000Hz
屏幕刷新频率 10Hz
供电电压 12-24 VDC （与量程相关，详情咨询）
供电电流 250 mA，0.5A，1 A，2 A（与量程相关，详情咨询）
额外加 40 mA（4 - 20 mA或0-10Vdc输出）
电气接口 DB9M(默认)，可选DB9、DB15、6针工业接口、8针M12、8针Mini-DIN等
泄漏率（外漏） 选择HLC选项，泄漏率可低至1 x 10-9Atm cc/s He
材 质 主体材质：302,303,304,316LSS；
P和PCV阀门材质：430FRSS和黄铜；
R阀门材质：410SS，Nylon和Derlin；
密封材质FKM；
传感器材质请咨询工厂
过程接口 NPT内螺纹（默认），详细规格参考压损表；其他接口形式请咨询
安装方向 配置R阀门需阀体垂直向上安装，其他阀门无要求。
安装固定孔 8-32UNC螺纹，数量和孔深与量程相关，具体请咨询
防护等级 IP40（IP66可选）
认 证 ISO 9001、NIST溯源认证、CE、UKCA、RoHS、REACH声明、防爆（可选）
标准性能
多功能数字显示屏
显示多种测量参数：质量流量、体积流量、温度和压力
低压损
无需预热
Viton密封
8针mini-DIN电信号接口
标准圆形电源接口
RS-232多点式数字输出
RS-232多点式数字输入
0-5Vdc、0-10Vdc或1-5Vdc 多种模拟信号输出可选
0-5Vdc、0-10Vdc、1-5Vdc或4-20mA模拟信号输入可选
可调节PID算法
内置30种气体可选
200:1 量程可调比
NPT接头
可控制从0.5SCCM到3000SLPM的满量程的任何流量
有条件的终身质保
可选性能
高精度
累加器
6针、DB9或DB15电信号接口
ProfiBUS数字信号输出
RS-485数字信号输出
4-20mA模拟信号输出
另一种模拟信号输出
TFT背光彩色显示屏
远程显示屏
远程TFT背光彩色显示屏
丙烯酸绝缘涂层
EPDM密封
NeSSI本体
氧气清洁
用于高温环境的远程电子包装
SAE接头
VCR, VCO接头
5VDC、12VDC、24VDC排气量报警(过高或过低)
双向流动
额外标定点
定制混个气体（最多4种）
定制流量范围
不锈钢阀门
高流量低压损阀门
防爆选项
集成式电位计控制
满量程标准型质量流量控制器 | 满量程压损（psid） 排气到大气中 默认阀门配置 | 外形尺寸 | 过程接口 | 重量
|

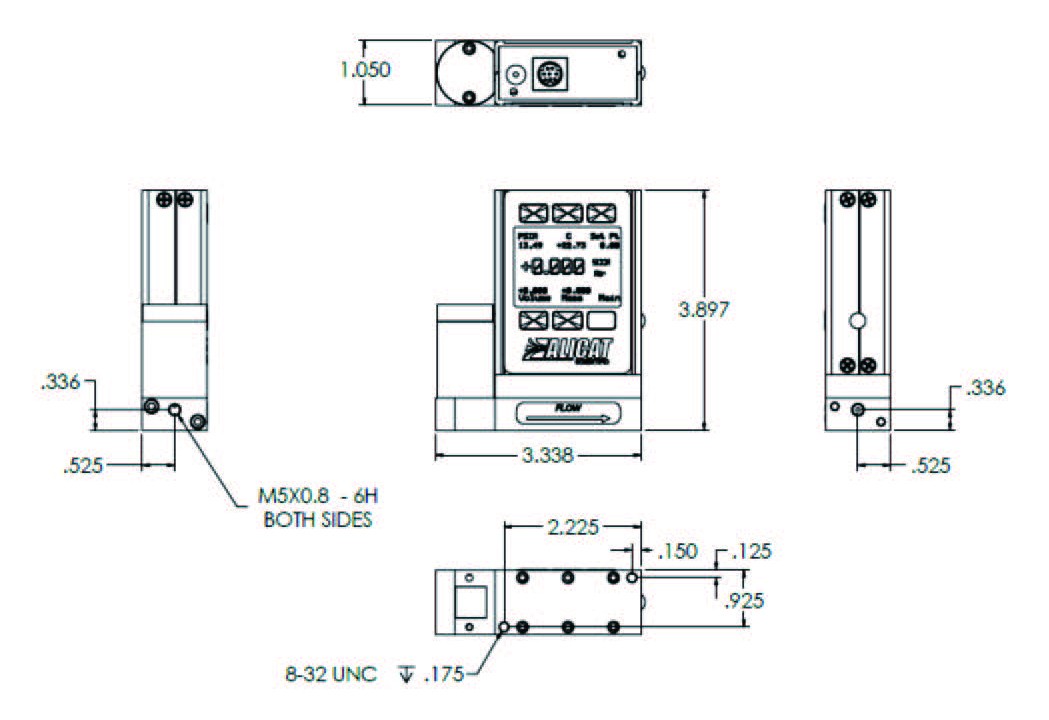

0.5 sccm | 1.0 | 3.90''H ×3.34''W ×1.05''D | M5内螺纹（10-32兼容） （随货带Buna-N面密封转1/8''NPT内螺纹接头） | |
1-5sccm | 2.0 | 1.1lb（约0.5kg） | ||
10sccm | 2.8 | |||
20-50sccm | 1.0 | |||
100 sccm - 500 sccm | 1.0 | 4.07''H ×3.59''W ×1.05''D | 1/8''NPT内螺纹 | 1.2lb（约0.5kg） |
1 slpm | 1.5 | |||
2 slpm | 3.0 | |||
5 slpm | 2.0 | |||
10 slpm | 5.5 | |||
20 slpm | 12.0 | |||
50 slpm（配置P阀门） | 5.0 | 4.37''H ×5.41''W ×1.60''D | 1/4''NPT内螺纹 | 3.1lb（约1.4kg） |
100 slpm（配置P阀门） | 15.5 | |||
250 slpm（配置R阀门） | 2.4 | 5.50''H ×7.65''W ×2.25''D | 1/2''NPT内螺纹 | 9.1lb（约4.1kg） |
500 slpm | 6.5 | 5.50''H ×7.28''W ×2.25''D | 3/4''NPT内螺纹
| 9.1lb（约4.1kg） |
1000 slpm | 14.0 | |||
2000 slpm | 28.6 | 5.50''H ×8.10''W ×2.90''D | 12lb（约5.4kg） | |
3000 slpm | 16.8 | 5.50''H ×8.90''W ×2.90''D | 1-1/4''NPT内螺纹 | 12lb（约5.4kg） |

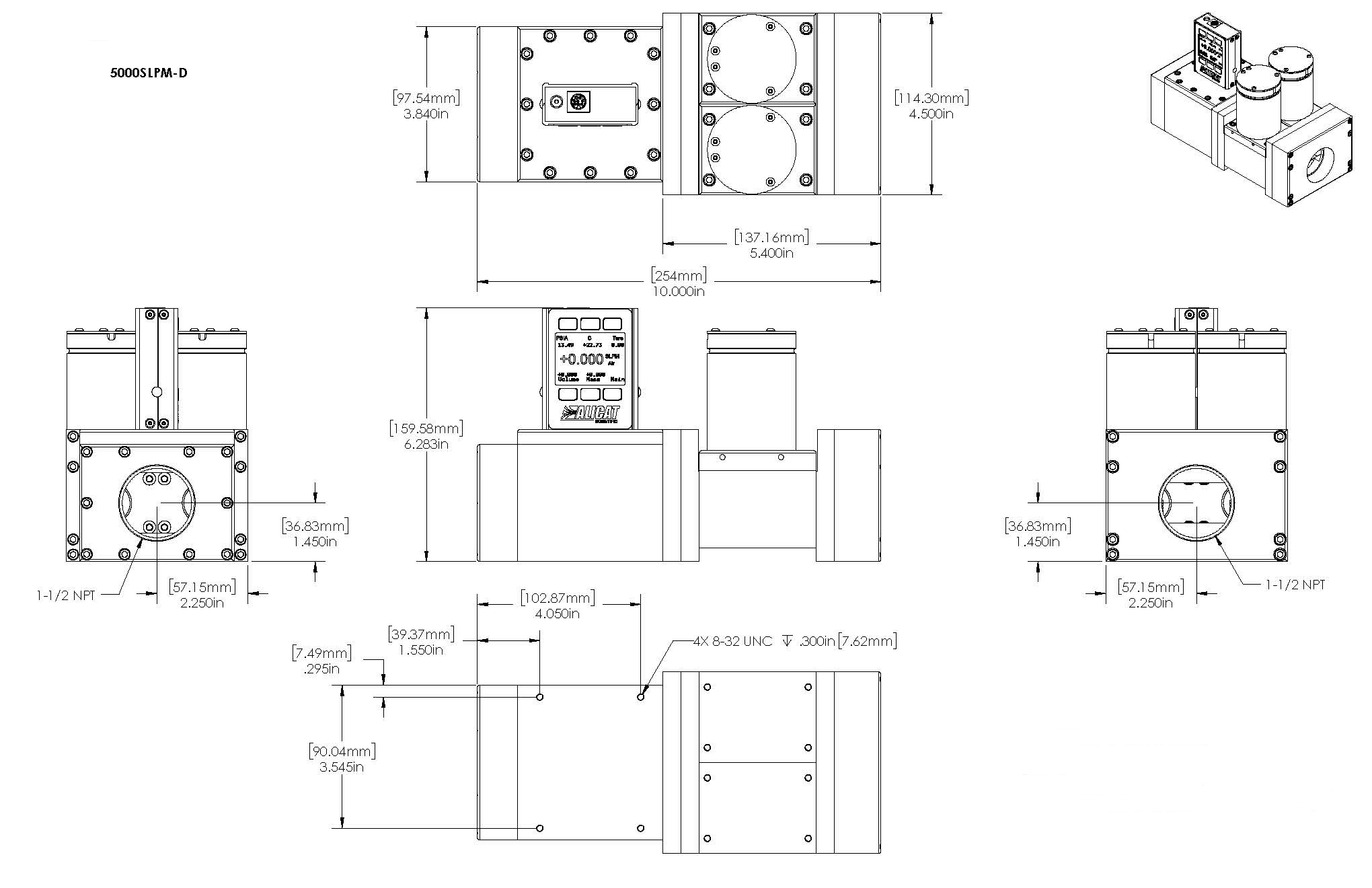

5000 slpm | 14.1 | 6.27''H ×9.80''W ×3.84''D | 1-1/2''NPT内螺纹 | 28lb（约12.7kg） |
10000 slpm | 12.0 | 6.34''H ×9.66''W ×3.84''D | 1-1/2''NPT内螺纹 | 23lb（约10.4kg） |
见“尺寸连接”。
